ODC Process

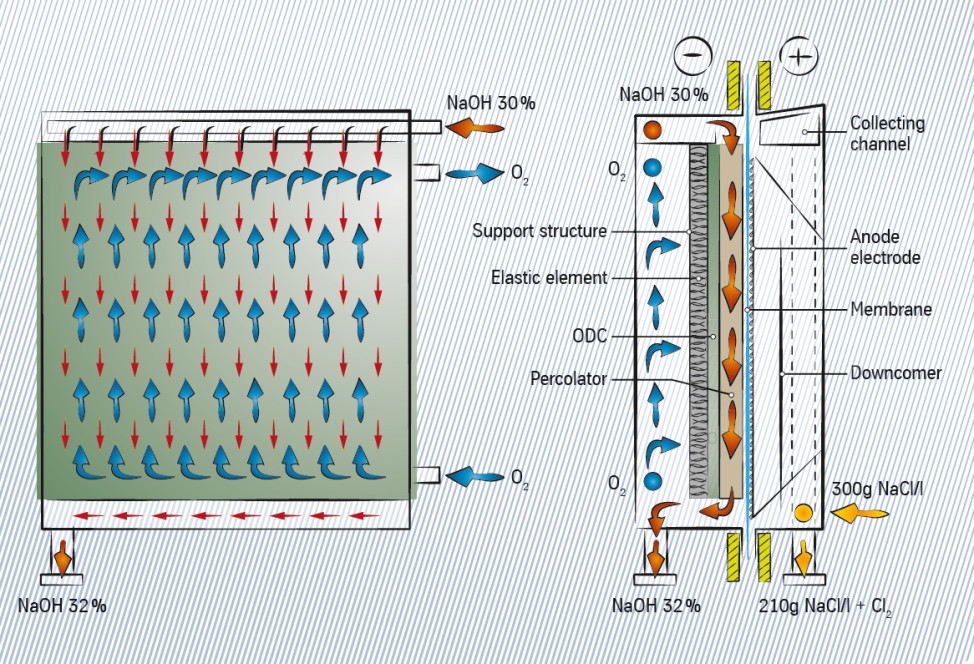

氧阴极电解槽的工艺流程

NaCl-ODC电解槽与传统电解槽的不同之处在于阴极侧,阴极侧供应过量氧气,抑制氢气生成。其催化剂具有选择性,能够促进耗氧反应并阻止氢气生成。

氧阴极结构由电流分布器、催化剂和粘合剂组成。电流分布器由编制金属网制成,起到支撑催化剂和粘合剂的作用。PTFE颗粒是催化剂的粘合剂。反应步骤:氧气进入多孔氧阴极结构发生耗氧反应,然后氧气在碱性溶液中溶解并扩散至催化剂表面。氧气发生还原反应后其反应产物被对流输送离开催化剂。氧阴极工艺的特点是在反应的催化剂表面存在液体、气体和固体的三相边界。我们的设计保证氧气、烧碱和催化剂可以充分接触并反应。

阳极室生成氯气,Na+离子透过离子膜迁移到阴极侧。

  • 阳极反应: 2 Cl → Cl2 + 2 e-
  • 阴极反应: H2O + ½ O2 + 2 e- → 2 OH-
  • 总反应: 2 NaCl + H2O + ½ O2 → Cl2 + 2 NaOH

渗滤器设计理念

渗滤器是阴极室气液分离的关键,促使离子膜与氧阴极之间形成一层烧碱膜,均匀分布电解室里氧气和碱的压力。
